Балансир пассивный LiFePO4 3,52-3,61V 1,7A

Функциональное назначение:

Устройство предназначено для выравнивания потенциалов последовательно соединенных элементов (ячеек) LiFePO4 до установленных значений во время окончания цикла заряда.

Принцип действия:

Устройство адаптировано для применения с ячейками  LiFePO4  Лиотех, Винстон, или аналогичные по типоразмеру.                                                                        В данном балансире реализован 2-х уровневый принцип балансировки:

- первый уровень - настраиваемый и порог срабатывания можно настроить, исходя из конкретного применения собираемой АКБ, (частый режим циклирования, работа в составе ИБП, тип зарядного устройства и т.д.). Диапазон настройки от 3.4В до 3.7В, настройка производится с помощью переменного резистора и может быть произведена самостоятельно либо при заказе производителем. Макс. ток первого уровня 750 мА.                                      - второй уровень –фиксированный срабатывание происходит при достижении 3,61В – 3,62В зажигается красный светодиод. Ток балансировки для этого уровня также составляет 750мА.

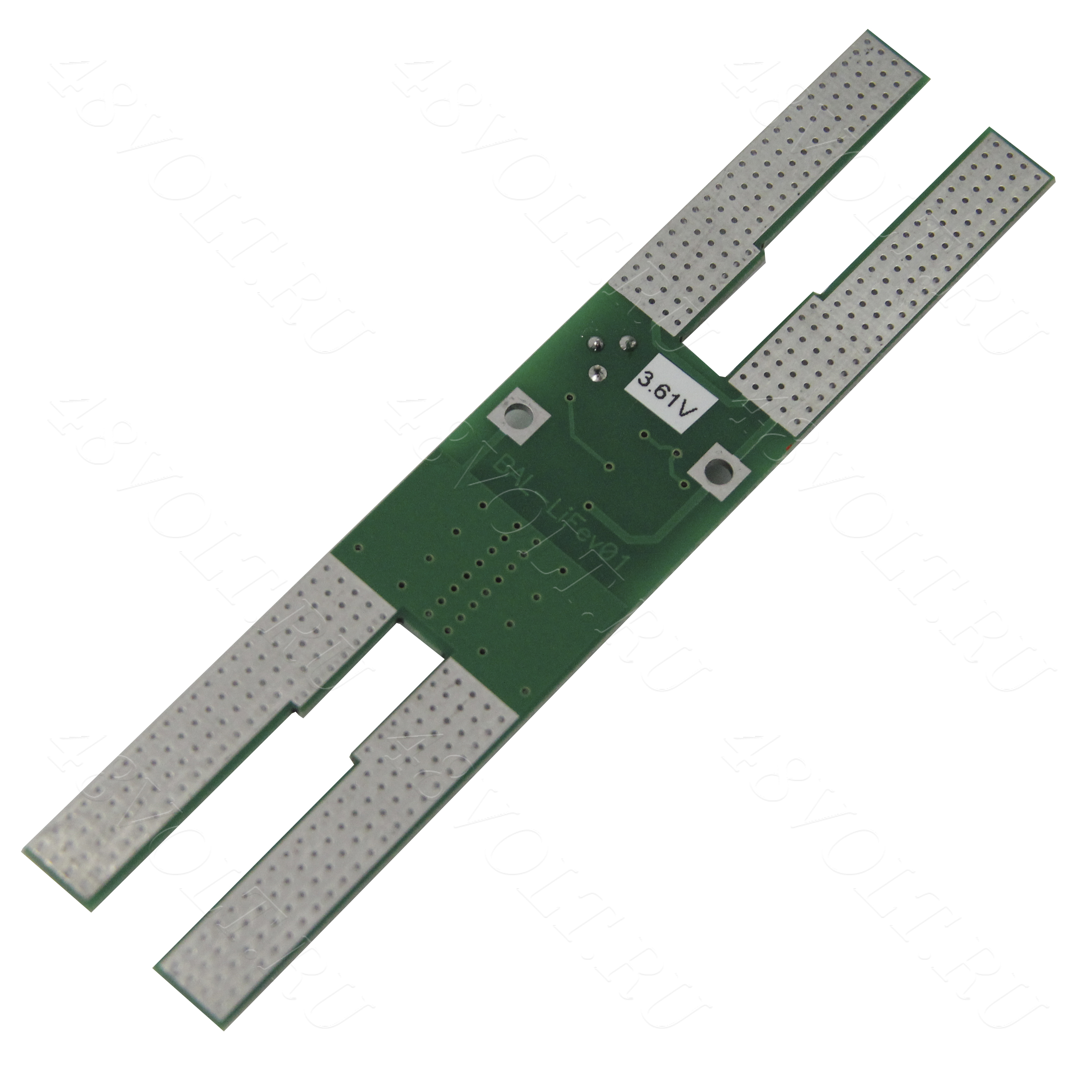

Для рассеивания максимальной мощности 5Вт реализованы увеличенные металлизированные места монтажа нагревающихся элементов, а также установлен радиатор.   тем не менее, при длительной работе балансира возможны локальные места нагрева 90-120градусов.

Внимание. При работе балансира руками прикасаться к местам теплоотвода запрещено.

Также на плате балансира предусмотрены места для установки дополнительных пассивных балансиров, в случае если токи балансировки требуют большего номинала, а также места для сравнивающих пассивных или активных балансиров, контролирующих разбаланс в период разряда, заряда, хранения ячеек и выравнивающих их потенциал.

 Длительный режим -3.61 В-3.62В. ток балансировки до 1.3А.

 Максимально возможный кратковременный режим (3-5мин) -  3,7В, 1.7А.
