Описание!
BMS плата неотъемлемая часть в сборки аккумулятора. Она контролирует ячейки в процессе заряда и разряда, не позволяя им уйти выше максимальных и минимальных значений по напряжению. Также она следит за температурой аккумулятора и показаниям силы тока.
Почему стоит остановиться на данных BMS? Почему они так хороши? Данные BMS платы имеют ряд преимуществ:
- Интерфейс BT и Wifi позволит вам наблюдать за состоянием АКБ в реальном времени, а также вносить корректировки в настройки BMS: ВНИМАНИЕ! ПЕРЕД ИЗМЕНЕНИИ НАСТРОЙКИ ПРОКОНСУЛЬТИРУЙТЕСЬ У НАС О ДОПУСТИМЫХ ЗНАЧЕНИЯХ.
- Подключение по протоколу UART и RS458
- Универсальность устройства позволяет одной плате перекрывать несколько напряжений, количеству подключений, типу батарей. (подробную таблицу возможностей подключений смотрите ниже
|
Модель |
Максимальный продолжительный ток разряда, A |
Максимальный продолжительный ток заряда, A |
Ток защиты от короткого замыкания, A |
|
Smart BMS 8s-24s 60A with active |
60 |
60 |
150 |
|
Smart BMS 4s-8s 100A with active |
100 |
100 |
300 |
|
Smart BMS 8s-24s 100A with active |
100 |
100 |
300 |
|
Smart BMS 8s-24s 200A with active |
200 |
200 |
500 |
1. Спецификация
|
Параметр |
Характеристика |
|
Тип (Химия) Батарей |
Li-Ion / LiFePO4/ LTO / LI-NMC |
|
Количество последовательных соединений |
Li-Ion/Li-NMC ; 4s-8s /8-20s (24-72v) LiFePO4 ; 8s-24s (24-72v) 4s-8s LTO 6s-8s, 8s-24s |
|
Диапазон определения напряжения на ячейку |
1.5-4.9 v |
|
Тип балансировки |
Активная |
|
Потребляемая мощность при работе |
1.25w |
|
Потребляемая мощность во время сна |
8-24S≤45mW |
|
Рабочая температура |
-40°C~85°C |
|
Вес |
222±5g (без шлейфа) |
|
Рзмеры |
167.5*65.5*14.5mm |

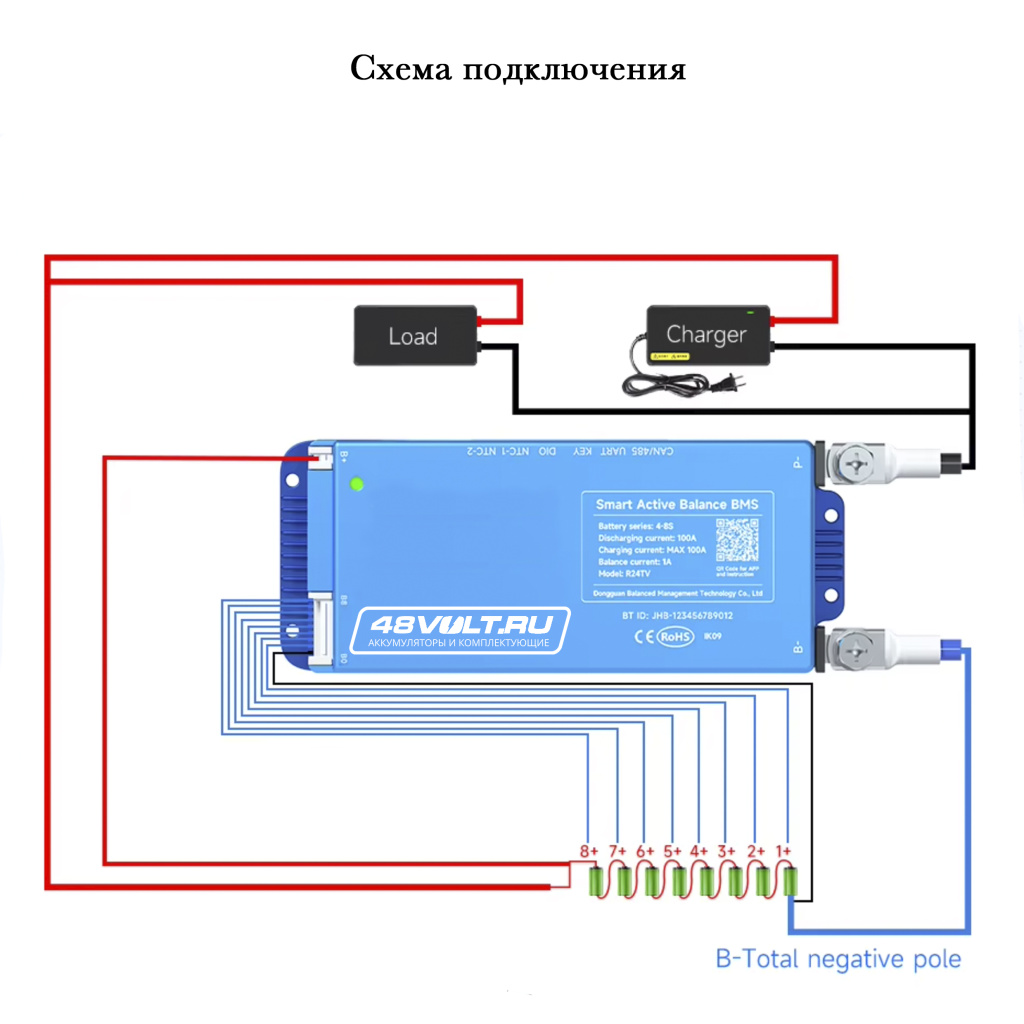

Схема подключения!
Если вам необходимо подключить меньшее кол-во контактов, то оставшиеся не подключенные провода остаются не задействованы и красный B+ идет на положительный контакт последней ячейки и является замыкающим. Итого на последнем плюсовом контакте будет один красный B+ и один синий провод от шлейфа, который шел по порядку.

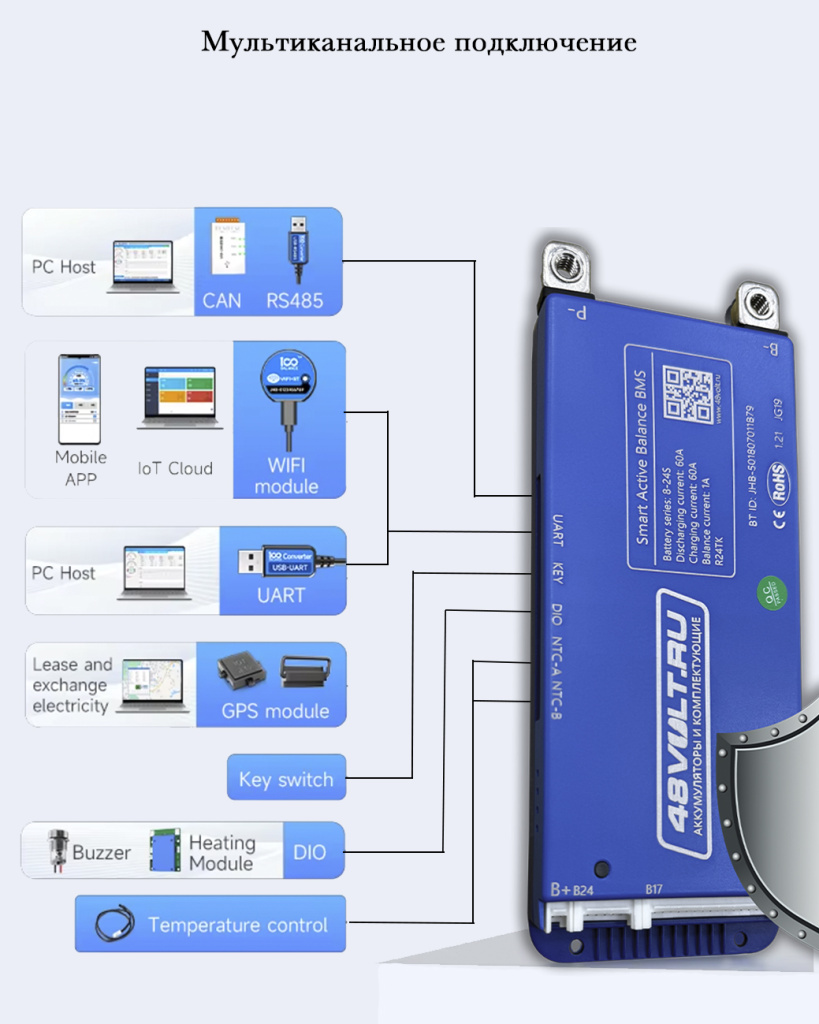

Данная BMS плата имеет следующие интерфейсы подключения.
Всегда помните, что правильно подобранная BMS продлит службу вашего Аккумулятора
Скачать приложение вы можете по QR-коду
