1.3.8.1 Функциональное назначение

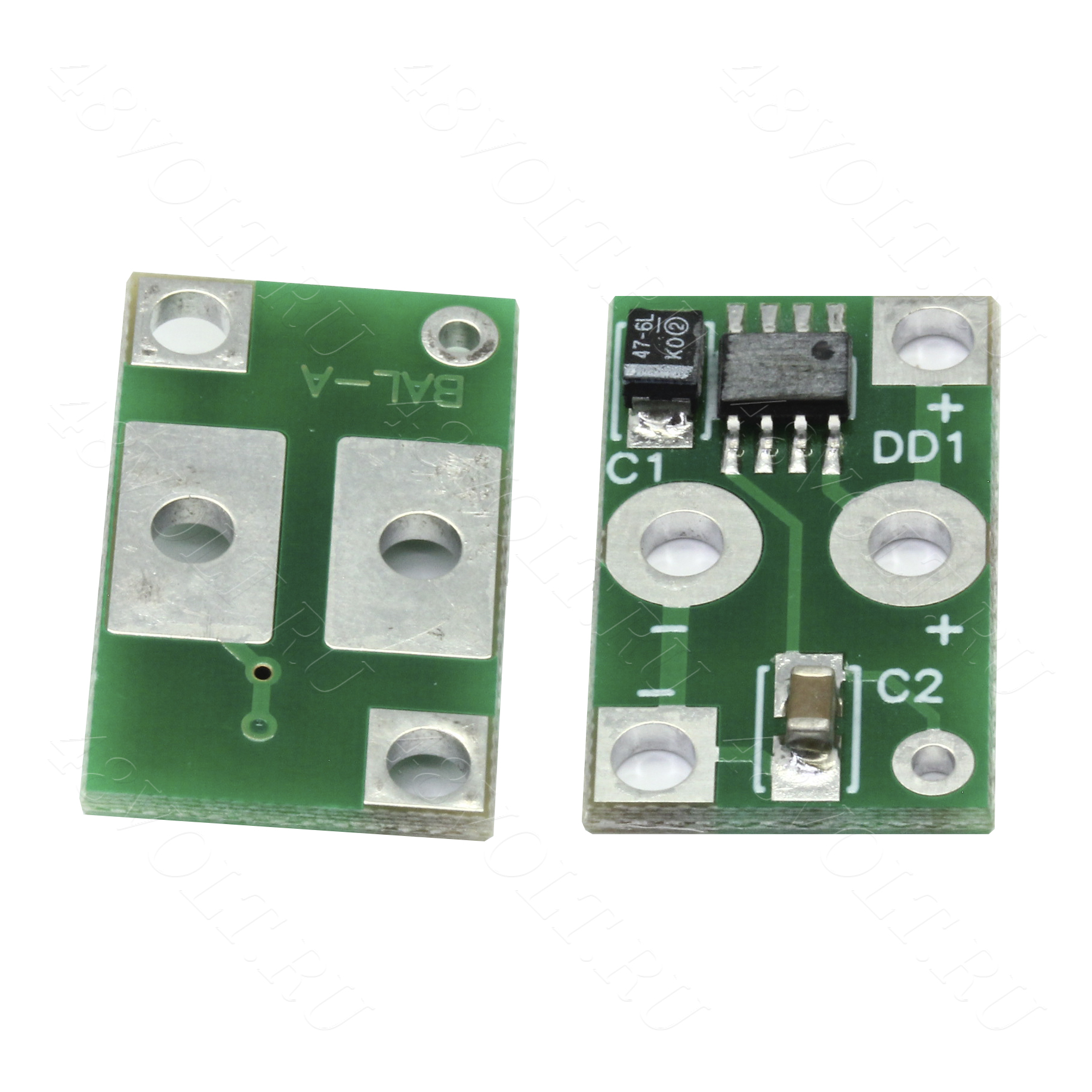

Устройство предназначено для устранения «дисбаланса» последовательно соединенных элементов (ячеек) литиевых батарей типов LiFePO4, Li-ion, LTO.
1.3.8.2 Принцип действия
Подключение балансира производится к двум последовательно соединенным батареям (ячейкам). С помощью электронных ключей происходит поочередное переключение конденсатора от одной батареи (ячейки) к другой. Частота переключений составляет более 10кГц. Таким образом, потенциал батареи (ячейки) с большим уровнем перетекает в батарею (ячейку) с меньшим уровнем и наоборот. КПД балансира может достигать 95% и выше. При отсутствии дисбаланса ячеек ток потребления существенно меньше тока саморазряда батарей. При увеличении разности потенциалов увеличивается и ток балансировки. Так как балансир работает с двумя последовательными батареями (ячейками), то для четырех последовательно соединенных батарей( ячеек) необходимо 3 балансира, для восьми последовательно соединенных батарей (ячеек) - 7 балансиров и так далее. Максимальный дисбаланс между ячейками может достигать 0,70В, при этом ток балансировки будет составлять 200мА. Устройство имеет рабочий диапазон 1,5-5,5В, что полностью перекрывает все типы литиевых АКБ и не требует дополнительного подбора элементов или настройки. Возможно параллельное подключение
